La chambre de tirage électrique est un élément discret, mais essentiel, dans de nombreux travaux de réseaux enterrés. Elle permet de faire passer des câbles, de faciliter leur tirage, d’organiser les raccordements et d’assurer l’accès au réseau en cas de maintenance. On la retrouve notamment dans les réseaux secs, c’est-à-dire les réseaux qui ne transportent pas d’eau : électricité, télécoms, fibre optique, éclairage extérieur, vidéosurveillance ou encore télédistribution.
Mais choisir une chambre de tirage ne consiste pas simplement à prendre un regard enterré “assez grand”. Il faut tenir compte de la norme applicable, du type de réseau, de l’emplacement, de la résistance mécanique attendue, du nombre de fourreaux, du type de tampon et des futures interventions de maintenance.
Une chambre mal choisie peut compliquer le tirage des câbles, fragiliser l’installation, créer des infiltrations, gêner les interventions techniques ou devenir dangereuse si elle n’est pas adaptée au passage de véhicules. Voici donc les points essentiels à connaître avant de poser ou de faire poser une chambre de tirage électrique.
À quoi sert une chambre de tirage électrique ?

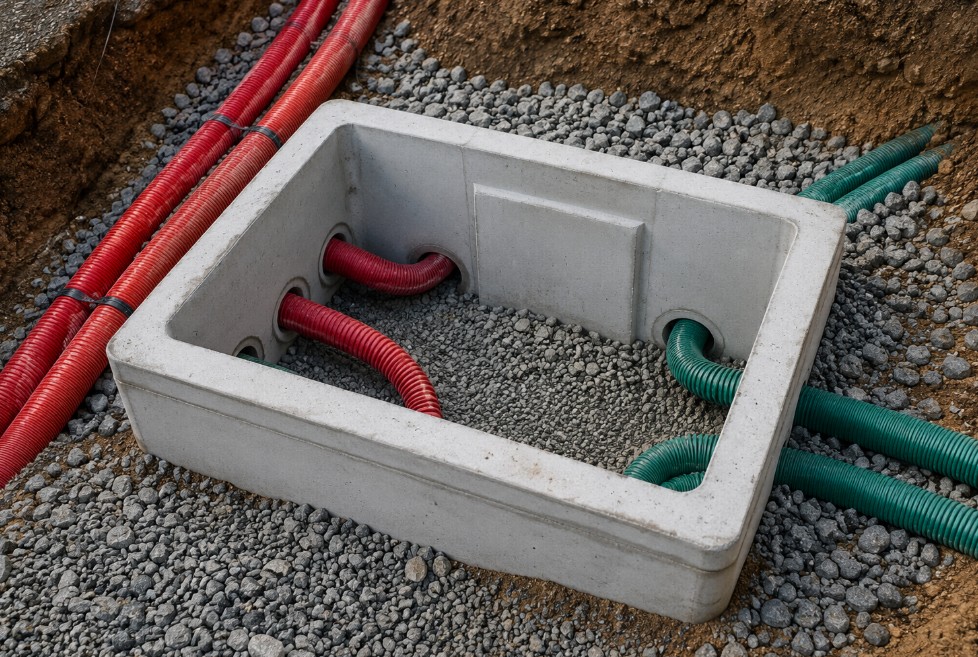

Une chambre de tirage électrique est un ouvrage enterré qui sert de point d’accès aux câbles et aux gaines. Elle est généralement installée entre plusieurs tronçons de fourreaux afin de faciliter le passage des câbles sur de longues distances.
Son rôle est multiple :
| Fonction | Utilité concrète |
|---|---|
| Tirage des câbles | Faciliter le passage des câbles dans les gaines enterrées |
| Raccordement | Permettre les jonctions ou dérivations de câbles |
| Maintenance | Accéder plus facilement au réseau en cas de panne ou d’évolution |
| Organisation | Séparer, repérer et gérer plusieurs fourreaux |
| Sécurité | Protéger les câbles contre les contraintes extérieures |
Elle peut être utilisée dans un jardin, une allée, un parking, une voirie, une zone technique ou à proximité d’un bâtiment. Dans un contexte domestique, elle peut par exemple servir pour un portail motorisé, un éclairage extérieur, une borne, une dépendance, un atelier ou une installation technique extérieure.
Quelle norme s’applique aux chambres de tirage ?
Pour les chambres de tirage destinées aux réseaux secs, la norme de référence est la NF P98-050-1. Elle concerne les ouvrages souterrains d’hébergement de réseaux secs, et plus précisément les chambres de tirage et de raccordements.
Cette norme encadre notamment les caractéristiques des chambres préfabriquées utilisées pour les réseaux secs. Elle permet de garantir une meilleure qualité de fabrication, une résistance adaptée, une compatibilité avec les dispositifs de fermeture et une durabilité suffisante dans le temps.
Il faut aussi distinguer la chambre elle-même du dispositif de fermeture. Le tampon, le cadre ou la trappe doivent également être choisis selon l’usage prévu, en particulier si la chambre est posée sous trottoir, sous chaussée ou dans une zone circulée.
En pratique, il est donc important de vérifier :
| Élément à contrôler | Pourquoi c’est important |
|---|---|
| Type de chambre | Pour l’adapter au réseau et à l’emplacement |
| Dimensions | Pour permettre le tirage et la maintenance |
| Matériau | Pour assurer résistance et durabilité |
| Présence d’un fond | Selon le type de pose et le chantier |
| Classe du tampon | Pour résister au passage piéton, voiture ou poids lourd |
| Compatibilité cadre / tampon / chambre | Pour éviter les défauts de pose et les risques mécaniques |
Les principaux types de chambres de tirage
Les chambres de tirage sont souvent désignées par des appellations comme L0T, L1T, L2T, L3T, L1C, L2C, K1C ou K2C. Ces références permettent d’identifier leur format et leur usage courant.
La lettre et le chiffre donnent une indication sur la taille, tandis que la dernière lettre est souvent liée à l’environnement de pose. Les modèles en “T” sont généralement associés aux trottoirs, zones piétonnes ou espaces faiblement sollicités. Les modèles en “C” sont plutôt destinés aux chaussées ou zones circulées plus fortement sollicitées.
Chambres sous trottoir : L0T, L1T, L2T, L3T
Les chambres de type L0T à L3T sont très utilisées pour les réseaux secs installés sous trottoir, en accotement, en zone piétonne, en espace vert ou sur des zones où les charges mécaniques restent limitées.
| Type de chambre | Usage courant | À retenir |
|---|---|---|
| L0T | Petit raccordement ou petit réseau | Format compact, utile pour les besoins simples |
| L1T | Branchement courant | Chambre fréquente pour petits réseaux extérieurs |
| L2T | Tirage de câbles ou point intermédiaire | Plus confortable pour faire passer plusieurs fourreaux |
| L3T | Réseau plus dense ou besoin d’accès élargi | Plus adaptée aux configurations techniques plus importantes |
| L4T et au-delà | Réseaux plus lourds ou plus complexes | Utilisées sur des chantiers plus techniques |
Dans un projet domestique, une petite chambre peut suffire pour un réseau simple. En revanche, dès que plusieurs gaines arrivent au même endroit ou que le tirage est long, il vaut mieux prévoir un modèle plus confortable.
Chambres sous chaussée : L1C, L2C, K1C, K2C
Les chambres destinées aux chaussées ou aux parkings doivent être capables de supporter des contraintes mécaniques plus importantes. Elles ne sont pas choisies uniquement pour leur volume intérieur, mais aussi pour leur résistance à la circulation.
| Type de chambre | Usage courant | Emplacement typique |
|---|---|---|
| L1C | Chambre compacte sous zone circulée | Chaussée, parking, accès véhicule |
| L2C | Chambre plus longue sous zone circulée | Chaussée ou zone technique plus sollicitée |
| K1C | Chambre carrée ou de grand volume | Voirie, parking lourd, réseau plus dense |
| K2C | Chambre plus grande pour réseau important | Chaussée, zone industrielle, parking poids lourd |
Il ne faut pas installer une chambre prévue pour trottoir dans une zone réellement circulée par des véhicules. Le risque est d’avoir un dispositif inadapté, qui peut se déformer, se desceller ou devenir dangereux.
Dimensions des chambres de tirage : les repères utiles
Les dimensions exactes peuvent varier selon les fabricants, les gammes et les matériaux. Les valeurs ci-dessous sont donc données à titre indicatif, mais elles permettent de mieux comprendre les différences entre les formats les plus courants.
| Type de chambre | Dimensions intérieures indicatives | Usage fréquent |
|---|---|---|
| L0T | Environ 42 x 24 x 30 cm | Petit réseau, faible encombrement |
| L1T | Environ 52 x 38 x 60 cm | Branchement ou petit tirage |
| L2T | Environ 116 x 38 x 60 cm | Tirage plus confortable |
| L3T | Environ 138 x 52 x 60 cm | Réseau plus dense |
| L4T | Environ 187 x 52 x 60 cm | Réseau plus important |
| K1C | Format plus large et plus profond | Zone circulée ou réseau technique |
| K2C | Grand volume | Réseau dense, voirie ou parking lourd |
Le choix ne doit pas se faire uniquement en fonction de la place disponible. Une chambre trop petite peut rendre le tirage très difficile, surtout si les câbles sont rigides, si plusieurs fourreaux arrivent dans la chambre ou si les rayons de courbure doivent être respectés.
Comment choisir la bonne dimension ?
Pour choisir la bonne dimension, il faut tenir compte de plusieurs critères :
- Le nombre de fourreaux qui arrivent dans la chambre
Plus il y a de gaines, plus la chambre doit offrir de place. - Le diamètre des gaines
Des fourreaux de gros diamètre nécessitent un espace de travail plus important. - Le type de câble à tirer
Un câble électrique, un câble fibre ou un câble de télécommunication n’ont pas les mêmes contraintes. - La distance entre deux chambres
Plus la distance de tirage est longue, plus les points d’accès doivent être bien positionnés. - Les futures interventions
Une installation doit rester accessible en cas de réparation, remplacement ou extension.
Dans le doute, il vaut souvent mieux prévoir une chambre légèrement plus grande que trop juste. Cela peut éviter bien des complications lors de la pose ou lors d’une intervention ultérieure.
Chambre avec fond ou sans fond : quelle différence ?
Il existe des chambres de tirage avec fond et des chambres sans fond.
Chambre avec fond
Une chambre avec fond forme un ouvrage plus fermé et plus maîtrisé. Elle peut être intéressante pour les réseaux neufs, lorsque l’on souhaite une pose propre, stable et plus facile à contrôler. Le fond limite aussi le contact direct avec le sol.
Elle est souvent appréciée pour :
| Avantage | Explication |
|---|---|
| Pose plus propre | L’ouvrage est plus facile à stabiliser |
| Meilleure maîtrise du fond | Moins de contact direct avec la terre |
| Solution prête à poser | Intéressante sur chantier neuf |
| Entretien facilité | Les câbles et fourreaux restent mieux organisés |
Chambre sans fond
La chambre sans fond, parfois appelée chambre à radier à reconstituer, peut être utilisée lorsque le chantier impose une adaptation particulière. Elle est parfois choisie en rénovation, sur des réseaux existants ou lorsque les contraintes de terrain nécessitent une solution plus souple.
Elle peut être utile si :
| Situation | Pourquoi cela peut convenir |
|---|---|
| Reprise d’un réseau existant | Plus simple à adapter autour des fourreaux |
| Terrain particulier | Permet une adaptation du fond sur place |
| Chantier de rénovation | Facilite certaines interventions autour d’ouvrages déjà présents |
| Besoin de drainage | Peut être adaptée selon les prescriptions du chantier |
Le choix dépend donc du terrain, du type de réseau, de la méthode de pose et des consignes du fabricant ou du maître d’œuvre.
Béton ou composite : quel matériau choisir ?
Les chambres de tirage sont souvent fabriquées en béton, mais on trouve aussi des modèles en composite ou en matériaux synthétiques renforcés.
La chambre en béton
La chambre en béton est très répandue. Elle offre une bonne résistance mécanique, une grande stabilité et une durabilité adaptée aux réseaux enterrés.
Ses principaux avantages :
| Avantage | Détail |
|---|---|
| Robustesse | Très bonne résistance aux contraintes du sol |
| Stabilité | Moins sensible aux mouvements lors de la pose |
| Durabilité | Adaptée aux réseaux enterrés de long terme |
| Usage courant | Facile à trouver chez les négoces et fournisseurs TP |
Son principal inconvénient est son poids. Selon le modèle, la manutention peut nécessiter du matériel de levage.
La chambre en composite
La chambre en composite est plus légère. Elle peut être intéressante lorsque la manutention est difficile, lorsque l’accès au chantier est limité ou lorsqu’on cherche à réduire le poids des éléments à poser.
Ses avantages :
| Avantage | Détail |
|---|---|
| Légèreté | Plus facile à manipuler |
| Pose facilitée | Pratique dans les zones difficiles d’accès |
| Bonne résistance à la corrosion | Intéressant en milieu humide ou agressif |
| Adaptation chantier | Certains modèles sont modulaires ou faciles à ajuster |
Le bon choix dépend donc du chantier. Pour une installation domestique simple, le béton reste une solution classique et fiable. Pour certains accès difficiles, le composite peut être plus pratique.
Tampons, cadres et classes de résistance : un point à ne pas négliger

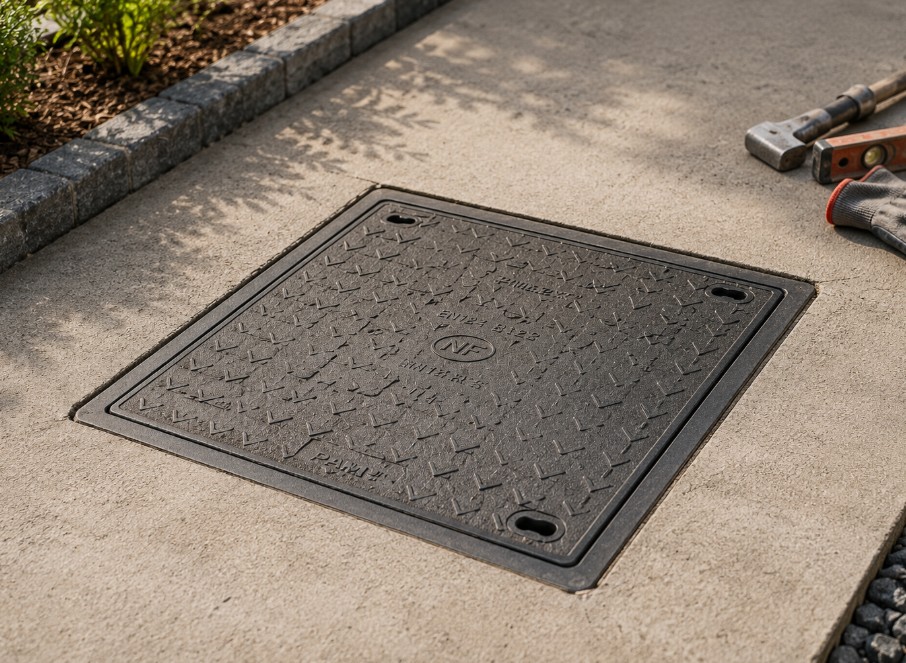

Le tampon est la partie visible de la chambre de tirage. C’est lui qui permet d’accéder à l’ouvrage enterré. Il doit donc être solide, stable, sécurisé et adapté à l’emplacement.
Une chambre située dans un jardin ne subit pas les mêmes contraintes qu’une chambre placée sur une allée carrossable, un parking ou une voie de circulation.
| Emplacement | Type de contrainte | Point de vigilance |
|---|---|---|
| Jardin ou espace vert | Faible charge | Accès simple, fermeture stable |
| Trottoir | Passage piéton, petits engins possibles | Tampon adapté aux zones piétonnes |
| Allée de maison | Passage de voitures | Résistance suffisante au véhicule léger |
| Parking | Charges répétées | Cadre et tampon renforcés |
| Chaussée | Circulation plus lourde | Classe de résistance élevée |
La norme européenne EN 124 est souvent utilisée pour classer les dispositifs de fermeture selon leur résistance aux charges. Il faut donc vérifier que le tampon et le cadre sont compatibles avec l’usage prévu.
Un tampon mal choisi peut se fissurer, se desceller, devenir bruyant au passage des véhicules ou créer un risque de chute.
Où placer une chambre de tirage ?
L’emplacement est aussi important que le choix du modèle. Une chambre de tirage doit être accessible, logique dans le parcours des réseaux et suffisamment bien positionnée pour faciliter le tirage.
Il est recommandé de prévoir une chambre :
- Aux changements de direction importants.
- Sur les longues distances de tirage.
- À proximité d’un point de raccordement.
- Avant une zone difficile d’accès.
- À l’endroit où plusieurs fourreaux se rejoignent.
- Dans une zone où l’ouverture du tampon restera possible.
Il faut éviter de placer une chambre sous un élément fixe difficile à déplacer, comme une terrasse maçonnée, une bordure lourde, un massif végétal dense, un portail ou une construction légère future.
L’objectif est simple : la chambre doit rester accessible pendant toute la durée de vie du réseau.
Les étapes générales de pose d’une chambre de tirage
La pose doit toujours respecter les prescriptions du fabricant, les règles du chantier et les éventuelles consignes du gestionnaire de réseau. Mais dans les grandes lignes, l’installation suit souvent les étapes suivantes.
1. Préparer le terrassement
Il faut creuser à l’emplacement prévu en laissant suffisamment de place autour de la chambre pour le réglage, le remblaiement et le raccordement des fourreaux.
2. Réaliser un fond de forme stable
La chambre doit être posée sur une base stable, plane et adaptée au terrain. Selon les cas, un lit de sable, de gravier ou un radier peut être prévu.
3. Positionner la chambre
La chambre doit être mise en place à la bonne hauteur, en tenant compte du niveau fini du sol, du trottoir, de l’allée ou de la chaussée.
4. Raccorder les fourreaux
Les gaines ou fourreaux doivent arriver proprement dans la chambre. Les ouvertures doivent être adaptées au diamètre prévu, sans fragiliser excessivement les parois.
5. Installer le cadre et le tampon
Le cadre doit être correctement scellé ou positionné selon le système choisi. Le tampon doit être compatible avec la chambre et avec l’usage de la zone.
6. Remblayer avec soin
Le remblaiement doit être progressif et adapté au terrain. Une mauvaise mise en œuvre peut provoquer des tassements, des mouvements ou des déformations.
Pour une installation sous chaussée, parking ou zone soumise à des charges importantes, il est préférable de faire intervenir un professionnel.
Les erreurs fréquentes à éviter
Une chambre de tirage semble simple à première vue. Pourtant, plusieurs erreurs peuvent coûter cher après la pose.
| Erreur | Conséquence possible |
|---|---|
| Choisir une chambre trop petite | Tirage difficile, maintenance compliquée |
| Négliger la classe du tampon | Risque de casse ou de descellement |
| Poser une chambre de trottoir sous chaussée | Résistance insuffisante |
| Oublier les futures interventions | Accès difficile ou impossible |
| Mal positionner les fourreaux | Câbles trop courbés ou mal organisés |
| Installer la chambre trop bas ou trop haut | Problème de niveau avec le sol fini |
| Négliger l’évacuation de l’eau | Accumulation d’eau dans l’ouvrage |
| Mélanger cadre, tampon et chambre incompatibles | Défaut de pose ou manque de stabilité |
La meilleure approche consiste à penser la chambre comme un point d’accès durable, et pas seulement comme un regard enterré à poser rapidement.
Quels risques en cas de mauvais choix ?
Un mauvais choix de chambre de tirage peut entraîner plusieurs problèmes :
- Difficulté à tirer les câbles.
- Câbles abîmés par manque d’espace.
- Impossible maintenance sans casser l’ouvrage.
- Tampon inadapté au passage des véhicules.
- Infiltration ou accumulation d’eau.
- Déformation de la chambre.
- Désordre esthétique si le tampon est mal aligné.
- Surcoût en cas de reprise des travaux.
Dans certains cas, une chambre mal dimensionnée peut obliger à refaire une partie du terrassement. C’est pourquoi il vaut mieux bien choisir dès le départ.
Quelle chambre de tirage pour une maison individuelle ?
Pour une maison individuelle, le besoin est souvent plus simple que pour un réseau public ou une zone industrielle. Mais il ne faut pas sous-dimensionner l’installation pour autant.
Une chambre de tirage peut être utile pour :
- Un portail électrique.
- Une motorisation de garage.
- Un éclairage extérieur.
- Une borne ou un équipement technique.
- Une dépendance ou un atelier.
- Une arrivée fibre ou télécom.
- Une gaine en attente pour un futur aménagement.
Pour un simple passage de gaine sur une courte distance, une petite chambre peut suffire. Pour plusieurs gaines, un changement de direction ou une longue distance, un format plus grand sera plus confortable.
Si la chambre se trouve dans une allée carrossable, le choix du tampon devient prioritaire. Il doit pouvoir supporter le passage régulier d’un véhicule.
Faut-il faire appel à un professionnel ?
Pour un petit réseau extérieur dans un jardin, un bricoleur expérimenté peut parfois poser une chambre de tirage, à condition de respecter les règles de sécurité, les profondeurs de pose, les consignes du fabricant et les contraintes électriques.
En revanche, il est fortement recommandé de faire appel à un professionnel dans les cas suivants :
- Pose sous chaussée ou parking.
- Présence de véhicules lourds.
- Raccordement à un réseau public.
- Réseau électrique complexe.
- Multiples fourreaux.
- Terrain instable ou humide.
- Travaux liés à la fibre, au télécom ou à un gestionnaire de réseau.
- Nécessité de respecter un cahier des charges précis.
Un professionnel pourra choisir le bon modèle, vérifier les contraintes de charge, respecter les niveaux, sécuriser le chantier et garantir une pose durable.
À retenir avant de choisir une chambre de tirage électrique
Avant d’acheter ou d’installer une chambre de tirage électrique, il faut vérifier plusieurs points essentiels :
| Question à se poser | Pourquoi c’est important |
|---|---|
| Quel réseau doit passer dans la chambre ? | Électricité, fibre, télécom, éclairage, portail |
| Où sera-t-elle posée ? | Jardin, trottoir, allée, parking, chaussée |
| Combien de fourreaux arrivent dans la chambre ? | Pour choisir le bon volume intérieur |
| Le passage de véhicules est-il prévu ? | Pour sélectionner le bon tampon |
| La chambre doit-elle avoir un fond ? | Selon le terrain et le type de chantier |
| L’accès restera-t-il possible plus tard ? | Pour faciliter la maintenance |
| Le modèle est-il conforme aux normes ? | Pour garantir sécurité et durabilité |
Une chambre de tirage bien choisie permet de gagner du temps lors de la pose, mais aussi lors des interventions futures. Elle améliore la fiabilité du réseau et évite de devoir casser ou reprendre l’installation quelques années plus tard.
FAQ sur les chambres de tirage électrique
Quelle est la norme principale pour une chambre de tirage électrique ?
La norme de référence pour les chambres de tirage destinées aux réseaux secs est la NF P98-050-1. Elle concerne les chambres de tirage et de raccordements utilisées dans les ouvrages souterrains d’hébergement de réseaux secs.
Quelle différence entre une chambre L1T et L2T ?
La chambre L1T est généralement plus compacte et convient aux besoins simples de branchement ou de raccordement. La chambre L2T est plus longue et offre davantage d’espace pour le tirage des câbles ou l’arrivée de plusieurs fourreaux.
Peut-on poser une chambre de tirage sous une allée carrossable ?
Oui, mais il faut choisir une chambre et surtout un tampon adaptés au passage des véhicules. Une chambre prévue uniquement pour un trottoir ou une zone piétonne ne convient pas forcément à une allée carrossable.
Faut-il choisir une chambre de tirage avec fond ou sans fond ?
Une chambre avec fond est souvent pratique pour une pose propre et maîtrisée sur un réseau neuf. Une chambre sans fond peut être utile en rénovation ou dans certains cas où le terrain ou les réseaux existants imposent une adaptation particulière.
Une chambre de tirage est-elle obligatoire ?
Elle n’est pas toujours obligatoire dans une installation domestique simple, mais elle devient très utile dès que le tirage est long, que plusieurs gaines se rejoignent ou qu’un accès futur au réseau doit être prévu.
Peut-on utiliser un simple regard à la place d’une chambre de tirage ?
Ce n’est pas toujours recommandé. Un simple regard peut manquer de volume, de résistance ou de compatibilité avec les fourreaux et les tampons adaptés. Pour un réseau sec enterré, mieux vaut utiliser une chambre prévue pour cet usage.
Conclusion
La chambre de tirage électrique joue un rôle essentiel dans la fiabilité des réseaux enterrés. Elle facilite le passage des câbles, protège les raccordements et permet d’intervenir plus facilement en cas de maintenance ou d’évolution de l’installation.
Pour bien la choisir, il faut regarder au-delà de ses dimensions. Le type de chambre, la norme, l’emplacement, le matériau, le nombre de fourreaux, la présence d’un fond et la résistance du tampon sont autant de critères à prendre en compte.
Dans un jardin ou une maison individuelle, une chambre bien dimensionnée permet d’anticiper les futurs besoins : portail, éclairage extérieur, fibre, dépendance ou équipement technique. Sous une allée, un parking ou une zone circulée, le choix doit être encore plus rigoureux afin de garantir la sécurité et la durabilité de l’ouvrage.
Avant de poser votre chambre de tirage, prenez donc le temps de vérifier l’usage prévu, les contraintes du terrain et les recommandations du fabricant. C’est souvent cette étape de préparation qui évite les mauvaises surprises une fois les câbles enterrés.
Laisser un commentaire
